Měď a její slitiny

Lité a tvářené polotovary z mědi a slitin mědi
SLITINA ČEPY PÁSY PLECHY FÓLIE TYČE TRUBKY DRÁTY
Cu ETP – • • • – – •
CuZn5 – – – – – – •
CuZn10 – • • • – – •
CuZn15 – • • • – – •
CuZn20 – • • • – – •
CuZn30 – • • • – – •
CuZn32 – • • • – – •
CuZn35 – • • • – – •
CuZn36 – • • • – – •
CuZn37 – • • • – – •
CuSn4 • • • • • • •
CuSn5 • • • • • • •
CuSn6 • • • • • • •
CuSn8 • • • • • • •
CuSn10 • – • – • • –
CuSn12 • – • – • • –
CuNi30Mn • • • – – – –
CuNi45Mn • • • – – – –
CuFe2 • • • – – – –
CuCrZr • • • – – – –
CuBe2 – • – – – – –
CuSi3Mn1 – – – – – – •
CuNi2Si – – – – – – •
CuNi12Zn24 – – – – – – •
CuNi18Zn20 – – – – – – •
CHEMICKÉ SLOŽENÍ A MECHANICKÉ VLASTNOSTI
SLITINA ČÍSLO NORMA Informativní složení [%] Měkký Tvrdý
Cu Pb Bi O Rm [MPa] HV Rm [MPa] HV
Cu ETP CW004A EN 1652 99,9 ≤ 0,005 ≤ 0,0005 ≤ 0,04 ≥ 220 ≥ 40 ≥ 290 ≥ 90
  Cu Zn Pb Fe
CuZn5 CW500L EN 1652 94,0–96,0 * ≤ 0,05 ≤ 0,05 ≥ 230 ≥ 45 ≥ 340 ≥ 110
CuZn10 CW501L EN 1652 89,0–91,0 * ≤ 0,05 ≤ 0,05 ≥ 240 ≥ 50 ≥ 350 ≥ 110
CuZn15 CW502L EN 1652 84,0–86,0 * ≤ 0,05 ≤ 0,05 ≥ 260 ≥ 55 ≥ 350 ≥ 105
CuZn20 CW503L EN 1652 79,0–81,0 * ≤ 0,05 ≤ 0,05 ≥ 270 ≥ 55 ≥ 400 ≥ 120
CuZn30 CW505L EN 1652 69,0–71,0 * ≤ 0,05 ≤ 0,05 ≥ 270 ≥ 55 ≥ 410 ≥ 120
CuZn32 – ČSN 42 3212 67,0–70,0 * ≤ 0,15 ≤ 0,2 ≥ 290 ≥ 60 ≥ 430 ≥ 120
CuZn35 C27000 ASTM B134 63,0–68,5 * ≤ 0,05 ≤ 0,07 ≥ 340 ≥ 60 ≥ 470 ≥ 130
CuZn36 CW507L EN 1652 63,5–65,5 * ≤ 0,05 ≤ 0,05 ≥ 300 ≥ 55 ≥ 410 ≥ 120
CuZn37 CW508L EN 1652 62,0–64,0 * ≤ 0,1 ≤ 0,1 ≥ 300 ≥ 55 ≥ 410 ≥ 120
  Cu Sn P Fe
CuSn4 CW450K EN 1652 * 3,5–4,5 0,01–0,4 ≤ 0,1 ≥ 290 ≥ 70 ≥ 480 ≥ 150
CuSn5 CW451K EN 1652 * 4,5–5,5 0,01–0,4 ≤ 0,1 ≥ 310 ≥ 75 ≥ 490 ≥ 160
CuSn6 CW452K EN 1652 * 5,5–7,0 0,01–0,4 ≤ 0,1 ≥ 350 ≥ 80 ≥ 500 ≥ 160
CuSn8 CW453K EN 1652 * 7,5–8,5 0,01–0,4 ≤ 0,1 ≥ 370 ≥ 90 ≥ 540 ≥ 170
CuSn10 CC480K EN 1982 * 9,0–11 ≤ 0,2 ≤ 0,2 ≥ 280 ≥ 80 – –
CuSn12 CC483K EN 1982 * 11–13 ≤ 0,6 ≤ 0,2 ≥ 300 ≥ 90 – –
  Cu Ni Mn Fe
CuNi30Mn CW354H EN 1652 * 30,0–32,0 0,5–1,5 0,4–1,0 ≥ 350 ≥ 80 ≥ 410 ≥ 110
CuNi45Mn – ČSN 42 3065 * 43,0–46,0 1,5–3,0 ≤ 0,3 ≥ 410 ≥ 80 – –
  Cu Cr Zr Fe
CuFe2 CW107C EN 1654 * – – 2,1 -2,6 ≥ 340 ≥ 100 ≥ 420 ≥ 130
CuCrZr 2.1293 DIN 17664 * 0,3–1,2 0,03–0,3 ≤ 0,08 ≥ 370 ≥ 125 ≥ 440 ≥ 140
  Cu Ni Be Co
CuBe2 CW101C EN 1652 * ≤ 0,3 1,8–2,1 ≤ 0,3 ≥ 410 ≥ 90 ≥ 580 ≥ 180
  Cu Ni Si Mn
CuSi3Mn1 CW116C EN 12166 * – 2,7–3,2 0,7-1,3 ≥ 360 ≥ 85 ≥ 530 ≥ 125
CuNi2Si CW111C EN 12166 * 1,6–2,5 0,4–0,8 ≤ 0,1 ≥ 480 ≥ 140 ≥ 700 ≥ 200
  Cu Ni Zn Mn
CuNi12Zn24 CW400J EN 12166 63,0–66,0 11,0 -13,0 * ≤ 0,5 ≥ 370 ≥ 85 ≥ 660 ≥ 195
CuNi18Zn20 CW40J EN 12166 60,0–63,0 17,0 -19,0 * ≤ 0,5 ≥ 420 ≥ 100 ≥ 700 ≥ 205
* ZBYTEK

Další materiály lze vyrobit dle specifických požadavků zákazníka.

PÁSY A FÓLIE
TLOUŠŤKA
[mm]		 ŠÍŘE
[mm]		 VNITŘNÍ PRŮMĚR SVITKU
[mm]		 VÁHA SVITKU
[kg]
0,05–0,10 15–110 – ≤ 20
0,10–0,25 5–300 125, 175 ≤ 20
0,25–1,20 5–300 300, 400 ≤ 100
1,20–3,00 8–300 500 ≤ 800

PLECHY
TLOUŠŤKA
[mm]		 ŠÍŘE
[mm]		 DÉLKA
[mm]
0,8–15 ≤ 300 ≤ 3 000

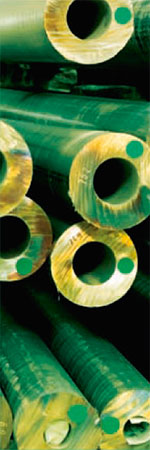

TRUBKY
PRŮMĚR VNĚJŠÍ
[mm]		 TL. STĚNY
[mm]		 DÉLKA
[mm]		 PROVEDENÍ KONEČNÁ ÚPRAVA
97 33,5 ≤ 3 000 KONTINUÁLNĚ LITÉ POVRCH NEOPRACOVANÝ
116 38,0; 35,5; 31,5
130 32,5; 27,5
40–44 7,5–10,0 600–1 500 LISOVANÉ ROVNANÉ
45–51 8,5–12,5
52–54 8,5–12,5
55–62 8,5–15,0
63–65 8,5–19,0
66–70 8,5–20,0
71–80 8,5–20,0
81–88 8,5–20,0
10,0 1,5–4,5 ≤ 3 000 TAŽENÉ ZA STUDENA
11,0–25,5 1,5–5,0 1 500–3 000
26,5–37,5 1,5–6,0
38,5–42,5 1,5–7,0
43,5–50,5 1,5–8,0
51,0–60,5 1,5–8,0 1 200–2 500
61,0–76,5 1,5–8,0
77,0–82,5 1,5–8,0

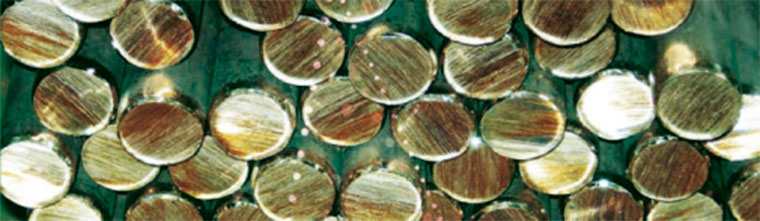

TYČE
PRŮMĚR
[mm]		 DÉLKA
[mm]		 PROVEDENÍ KONEČNÁ ÚPRAVA
18–130 ≤ 3 000 KONTINUÁLNĚ LITÉ POVRCH NEOPRACOVANÝ
18–50 ≤ 3 000 LISOVANÉ ROVNANÝ
16–30 ≤ 3 000 TAŽENÉ ZA STUDENA
31–36 ≤ 2 500
34–36 ≤ 2 000
37–40 ≤ 1 500
40–41 ≤ 1 000
48–50 ≤ 800

ČEPY
PRŮMĚR
[mm]		 DÉLKA
[mm]		 POVRCH
140–200 ≤ 1 000 SOUSTRUŽENÝ

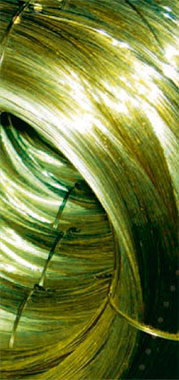

DRÁTY
  PRŮMĚR
[mm]		 VNITŘNÍ PRŮMĚR SVITKU
[mm]		 VÁHA SVITKU
[kg]		 DRUH BALENÍ
Kruhové 0,14–0,40 K80; K100; K125;
K160; K200		 0,8; 3,5; 2,0;
5,0; 10,0		 Plastové cívky
0,25–1,20 160 15 V kruzích
1,25–1,60 170 20
1,65–5,00 450 100
5,00–11,0 600 120
14,0 650–800 1 000
Čtvercové 1,2 × 1,2
3,0 × 3,0
5,2 × 5,2
8,0 × 8,0
12,3 × 12,3		 650–700 1 000
Ploché
 A 0,30–0,55
B 2,30–5,00		 SD300K 12 Plastové cívky
A 0,60–1,30
B 3,20–5,50		 SD300K ≤ 35 V kruzích

Uvedený sortiment výrobků je pouze základní a podléhá změnám dle potřeb a požadavků zákazníků.
